MK15干簧管傳感器在柜門檢測中開關延遲和電磁干擾的解決

     近日在柜門檢測的應用中使用了StandexMeder公司的MK15系列干簧管傳感器,MK15系列干簧管的工作溫度范圍為-50-150℃,最大開關電壓和電流分為200V、0.5Amps,最小擊穿電壓為320V,可以對電路中的其他器件進行合理保護。最大載流1.5Amps,最大觸點額定功率10Watts,可以較好的應用于柜門檢測。最大靜態接觸電阻值為150mΩ,動態接觸電阻值為200mΩ,最長運行時間和釋放時間分為0.5msec、0.1msec,可以在極短時間內快速做出反應。具有表面貼裝和穿孔安裝兩種封裝形式,可以有效減小PCB面積。



接下來為各位讀者講解筆者的設計方案及設計中遇到的問題:

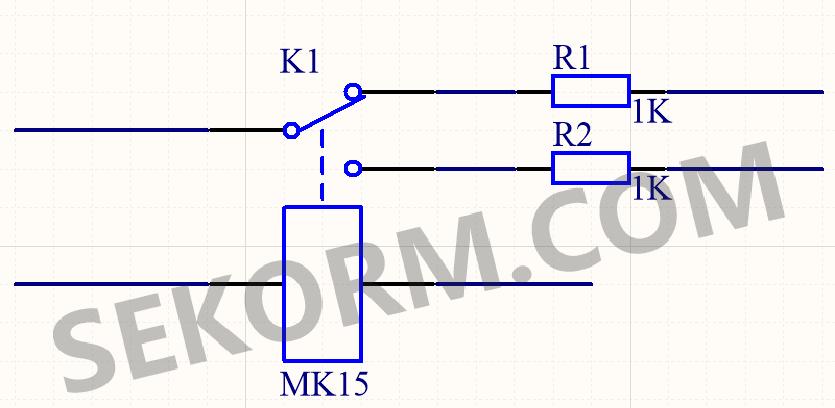

以下是設計的硬件電路原理圖,如圖1所示:




圖1 MK15的電路設計圖



當柜門開啟時,觸點K1打開,開關接到上半部電路,當柜門關閉時開關接到下半部電路。當觸點K1打開時,會開啟電子定時設備,在到達設定的時間后,會觸發警報或者亮燈以提醒用戶門還未關閉。

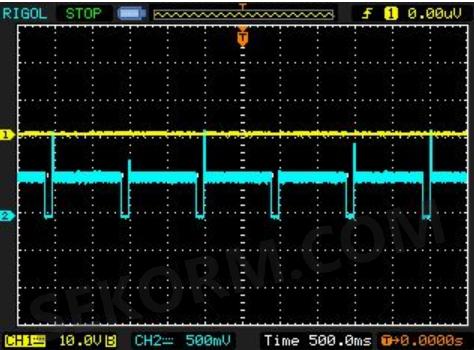

筆者在設計之初,碰到了開關延遲的問題。如圖2中藍色的波形所示。


圖2 干簧管開關的測試圖


筆者發現開關延遲問題在其他干簧管應用中也存在,因?yàn)楦苫晒軅鞲衅鱉K15存在一定的開關延遲,對此筆者嘗試將兩個1K電阻分別串聯接入電路。接入之后發現開關延遲這一缺點可以被完美解決。

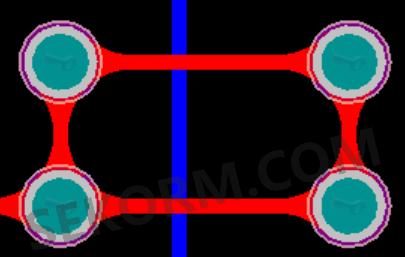

筆者在做PCB設計時發現干簧管傳感器MK15電路PCB設計時存在電磁干擾問題,筆者做磁性設計時也遇到相同的問題,筆者使用了相同的解決方案,即減小MK15的布線間隙,保證線與線之間的間隙大于10mil,同時減小MK15的輸出回路線長,盡可能減小回路面積。在使用該方法之后,筆者解決了電磁干擾問題。如圖3所示。


圖3 PCB布局圖


同時筆者在MK15的減震應用中提醒讀者和設計人員應該注意如下幾點:


1.因?yàn)楦苫晒鼙容^脆弱,所以在設計過程中要注意干簧管兩個管腳的間距,要稍微大一些,筆者建議為干簧管封裝的1.3倍即可,這樣可以減小因?yàn)闊崤蛎浂鸬母苫晒苷选?br/>


2.在干簧管的下方建議加墊海綿體,防止因?yàn)橥饬斎牖驒C(jī)械振蕩而使其破碎。



總結:

MK15干簧管傳感器具有開關時間較短,功耗較低,性能穩定,價格便宜等眾多優勢,筆者建議使用芯銳諾科技代理的MK15干簧管傳感器做柜門檢測應用。
