繼電器依形狀大小、樣式以及技術的不同可以分為很多種。視您的應用而定，有時可能只有一種繼電器種類是合適的，而在其他情形下可能必須使用多種形式的繼電器。若能了解不同種類繼電器的優點和缺點，您就可以選出最適合您手頭上工作的繼電器。在自動測試設備中最常見到的繼電器有：

1、機電復合式繼電器

2、磁簧繼電器

3、固態繼電器

4、場效電晶體開關

接下來我們就來重點解釋一下干簧繼電器，并明確指出他們的優缺點各在哪里。

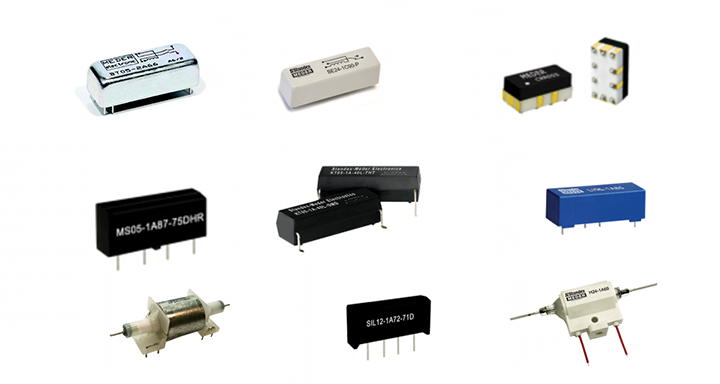

干簧繼電器

干簧繼電器和機電復合式繼電器一樣，都有以機械方式驅動的實體觸點，然而在干簧繼電器中觸點的尺寸要小了很多。干簧繼電器是由線圈外面圍繞著磁簧開關所構成，干簧管包含了兩個交疊的磁鐵刀片（稱為磁簧）密封在一個填充以惰氣的玻璃囊中。這兩片磁簧在其交疊觸有觸點，當線圈有電流流過，這兩個磁簧就會被拉在一起，而他們的觸點就會形成一個完整的回路。當線圈的電流被移除，彈簧力就會將簧片再度分開。見下圖。

　　

干簧繼電器：電流流經線圈而產生磁場，進而將兩個磁簧的觸點拉在一起

　
由于觸點較小以及驅動方式不同，磁簧繼電器大約可以操作在十倍于同等級機電復合式繼電器的切換頻率。磁簧繼電器的機械壽命也遠較機電復合式繼電器的來得長很多。但其缺點是由于觸點較小，所以在關閉回路時觸點很容易因電弧作用而受到破壞：當電弧跨越觸點時，可能會融化觸點的部分表面，如果融化的部分再度硬化時觸點還沒分開，兩個觸點就會被焊接在一起；而磁簧本身的彈簧力往往不足以打破這個焊接狀態，繼電器因此失去作用。機電復合式繼電器也有可能受到電弧作用影響，但必須是更高能量的電弧作用才會受到破壞。

干簧繼電器

另外，由于磁簧繼電器的觸點很容易毀損，系統電容造成的電流涌入就很危險。電流涌入現象可透過在繼電器和電容間串聯一個阻抗（電阻或磁阻）來加以控制。特別要注意的是，系統中的任何電容──不論是待測的電抗性元件或者絕緣電纜的電容──都可能造成電流涌入。

由于構成磁簧繼電器的是鐵磁材料，因此其熱電動勢會比相同規格的機電復合式繼電器來得高。故磁簧繼電器不適合低電壓應用，因?yàn)檫@樣的應用中其熱電動勢所貢獻的雜訊會將你真正想量測的訊號給掩蓋掉。

由于享有體積小、高速的優勢，磁簧繼電器在許多開關應用上仍是最佳選擇。磁簧繼電器大多用在矩陣或多工器模組上而非泛用型模組上。
