電纜線束在任何電子系統中都是一個基本要素。這些線束在大多數情況下是由許多連接到幾個不同位置的單條鍍層銅線組成。一些電纜的長度為幾米，而共同長度則可達幾公里。在使用過程中，電線可能會出現被刮損，扭結，打結或部分斷裂現象。而為了實現電子系統長期可靠工作，確保電纜線纜沒有缺陷是至關重要的。檢測人員使用電子線束測試儀，和選擇采用幾千伏特的高壓干簧繼電器來測試每根電纜和所有電纜。

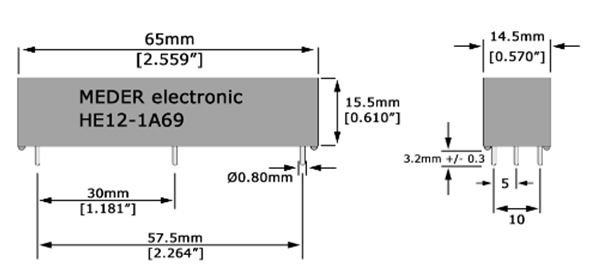

圖1 HE物理布局圖

所有儀器，車輛，電子裝置為了實現正常運轉，均需一個電纜網絡來承載其電壓和電流。一輛汽車上的電纜長度可為100m，一架飛機也有數千公里的電纜，而越來越多的電子產品被不斷增添到這些交通工具中，未來無疑需要更多的布線。特別對于一架客機，電纜線束必須滿足苛刻的工作環境，如很高或很低的溫度和高強度沖擊與持續振動的環境。任何刻痕，部分切割或扭結的電纜如果導致電纜損壞或裸露甚至一小片與空氣短路都將造成災難性的后果。

世強代理的Standex-Meder高壓干簧繼電器不僅可以滿足高電壓的需求也可以以連續100%速度承載高達15amps的電流，也可以切換高達10，000V電壓，觸點隔離電壓達到15，000V。Standex-Meder高電壓干簧繼電器使用封裝在高強度塑料的密封式干簧開關，因此可在各種環境下運行并不損失可靠性。選擇此種干簧繼電器是非常經濟的，其可在大范圍溫度下工作，也可進行數十億次開關操作。

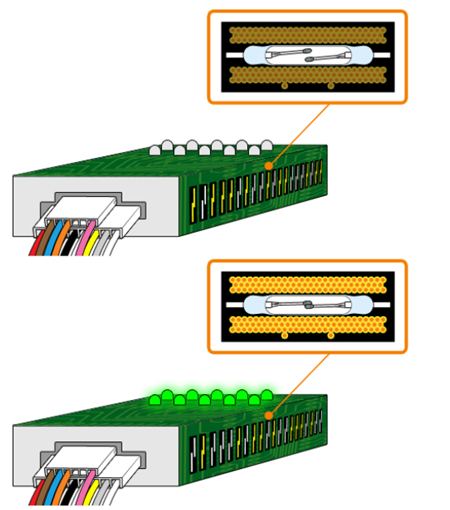

圖2 測試電纜線束中干簧繼電器矩陣開/關示意圖

特點：

? 能夠切換高達10，000V電壓

? 能承受高達15，000V觸點電壓

? 接觸可動態測試

? 幾億次操作

? 線圈切換可以保持15，000電壓

? 可提供多種開關切換配置

? 三種不同的封裝配置

? 幾種安裝方式，包括引腳安裝和絕緣引線安裝

? 超過1012Ω的高絕緣電阻值

應用：

? 適用于測試電纜和電纜線束測試儀

? 適用于可制造電纜線束和制造專用測試設備的工廠?？梢詰?yīng)用于電子行業，汽車行業和航空業

HE系列產品規格：

（1）產品規格

? 最低、正常和最高線圈電阻分為45Ω、55Ω和55Ω

? 正常線圈工作電壓為2.0V

? 最大吸合電壓為3.5V

? 最小開斷電壓為0.85V

（2）開關特性

? 最大觸點額定功率為100Walts

? 最大開關電壓、電流和載流分為75000V、3.0Amps和6.0Amps

? 可承受瞬間最大載流為10.0Amps電流5ms

? 最大靜態和動態接觸電阻值為150mΩ和200mΩ

? 觸點與觸點之間和觸點與線圈之間的最小介電電壓為10，000V

? 最長運行時間和釋放時間分為3.0msec、1.5msec

? 最低與最高的運行溫度分為-20℃、70℃

? 最低與最高儲存溫度分為-30℃、100℃
