干簧技術講堂——第二課

“通過觀察磁通量的磁力線和磁體的工作方式,可以了解磁體對干簧開關操作的影響?!?/span>


干簧開關是一種電磁開關,用于控制電路中的電流。它有兩個簧片,處于密封的玻璃外殼中,整體結構非常簡單,玻璃的膨脹溫度系數與NiFe簧片完全匹配。干簧開關的基本操作是在將其靠近永久磁鐵時發生的,各個簧片都被磁鐵的吸引力所磁化。


1、磁鐵相互作用

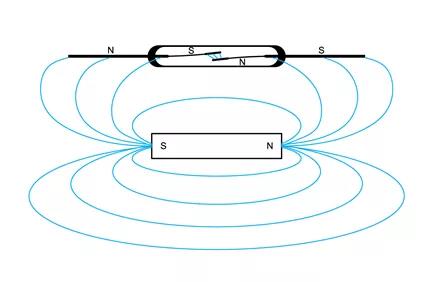

當將永磁體(如下所示)置于干簧開關附近時,簧片被磁化后具有磁極性,如圖所示。當外部磁場變得足夠強時,簧片因磁性吸引力閉合。干簧簧片已經過退火處理,確保去除殘留磁性。所以撤除磁場時,簧片上的磁場也會完全消散。如果簧片上有磁性殘留,開關特性將發生變化。

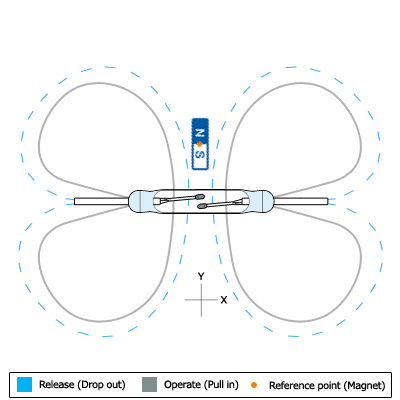

2、磁通線

磁通線是由磁鐵產生的不可見力,磁鐵會產生能量,使觸點受感應而斷開和閉合。一旦磁鐵穿過閉合線,然后穿過斷開線進入不可見磁場,它就會基于感測關閉點和感測斷開點開始啟動干簧傳感器循環。只要磁體停留在閉合區域之內,觸點就保持閉合。一旦磁鐵處于或離開斷開區域,觸點將始終斷開。


3、磁鐵的工作方式

磁鐵與干簧開關配合使觸點受感應的工作方式分為幾種。第一種是使磁鐵垂直于干簧開關,然后將其向下和向后移動,這樣磁鐵將穿過磁通線,觸點斷開然后再次閉合。使觸點受感應的另一種方法是使磁鐵與干簧開關平行,然后根據與干簧開關平行的位置上下或左右移動磁鐵。如果磁鐵在開關上方平行,則可以上下移動以引起斷開和閉合,如果在側面,則可以左右移動以引起斷開和閉合。最后一種方法是,當磁鐵在干簧開關觸點的中心凸角上居中并在其軸上來回旋轉90度時,導致觸點閉合,然后在每次旋轉90度后斷開。許多應用使用這種方法來計數機械旋轉次數,然后將旋轉轉換為特定功能。


將永磁體旋轉90度來觀察磁體相互作用,由于極性改變,干簧開關因極性改變而操作多次。


4、干簧開關如何通過磁鐵工作

干簧傳感器由一個干簧開關和一個磁鐵組成,幾乎可以用于任何類型的控制開關功能應用。干簧開關大部分用于控制電路以及液位檢測與監控,如咖啡機,汽車零件等。磁鐵穿過干簧開關的影響范圍而移動,是導致磁通量與靈敏度波瓣陣列相互作用的原因。如果沒有磁體,則無移動機制,干簧開關將無法工作。

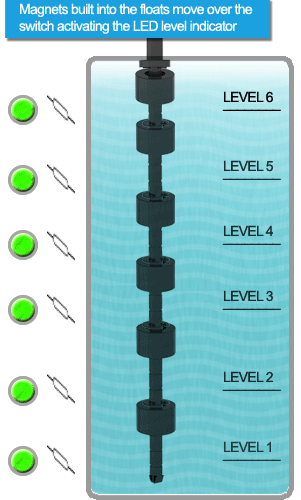

說明:干簧開關用于許多需要感測或監測單個,多個或連續液位的應用中。在下面的示例中,當浮子相對于液位上下移動時,內嵌在浮子中的永磁體會激活干簧開關。激活每個開關后,狀態LED燈會更改顏色以指示當前液位。使用干簧開關技術的液位傳感器可應用于檢測水,油,柴油,汽油,冷卻液,制動液和其他水或石油液體液位(垂直或水平安裝以及固定或可移動的儲水罐或儲油罐中)。


干簧傳感器的應用領域不斷擴大,了解磁鐵與干簧開關之間的影響是成功應用干簧傳感器的關鍵。Standex團隊隨時待命,通過我們的“合作-解決-交付”方法來滿足各個行業以及全球客戶不斷變化的需求。
