干簧繼電器被認為是用于低功率開關的最可靠的機械繼電器解決方案，因?yàn)樗鼈兙哂泻苌俚倪\(yùn)動部件和固有的長的機械壽命。然而，并非所有簧片繼電器都按照相同的高標準構造。Pickering Interfaces僅使用由姐妹公司Pickering Electronics組裝的干簧繼電器，因?yàn)樗鼈兲峁┝俗罴研阅?。許多ATE供應商選擇使用Pickering Electronics簧片繼電器，因?yàn)樗鼈冊趬勖涂煽啃苑矫娴男阅苤笜?biāo)表明它們具有最穩定的性能和長壽命。這使得Pickering Interfaces產品比其他簧片繼電器開關系統供應商具有競爭優勢。

接下來，我們將為您介紹為什么Pickering electronics的舌黃繼電器可以提供更高的可靠性。

簧片結構

簧片繼電器是非常簡單的裝置，它是由一個簧片組裝成一個package，其中包含一個線圈和一個反激二極管。最常見的形式是常開型（A型），其中繼電器在靜止?fàn)顟B(tài)是開路。也可以使用其他類型，但由于各種原因，它們在制造中往往難以控制并且不太可靠。

簧片本身是一個密封的玻璃外殼，包含兩個由磁敏感材料制成的（簧片）葉片。玻璃外殼填充干燥的惰性氣體以防止觸點氧化。簧片葉片在端部選擇性地電鍍，因此當兩個葉片聚集在一起時，它們形成可重復的電接觸。通過施加軸向磁場迫使葉片在一起，該軸向磁場使兩個葉片偏轉并接觸。在簧片繼電器中，磁場由纏繞在玻璃外殼周圍的線圈產生。

這種結構由于變量的選擇而變得復雜：

閉合觸點需要多少磁場

玻璃管的密封程度

觸點上使用了什么電鍍材料

觸點能處理多少功率、電壓和電流

簧片總長

葉片剛度

Pickering Electronics在挑選正確的簧片用于構建繼電器方面擁有豐富的經驗。例如，經驗表明，除了在更高的應用中，釕觸點比替代觸點材料具有更好的性能。Pickering Interfaces僅使用這些釕簧片進行低壓切換。以這種方式選擇以獲得的最佳性能的簧片通常被稱為儀器級簧片，它們?yōu)镻ickering Interfaces提供了在低和中等開關功率條件下提高接觸材料可靠性的主要優點。

組裝簧片繼電器

選擇了最好的簧片開關元件后，這些簧片需要組裝成一個簧片繼電器?；善^電器需要將簧片開關封裝在一個package中，該package包含線圈和一個反激二極管，用來在線圈釋放時控制反電動勢?；善_關是一種易碎的裝置，在包裝前容易受到機械損壞，在繼電器完成前必須始終對其進行保護和支撐，包裝對簧片的可靠性有重大影響。

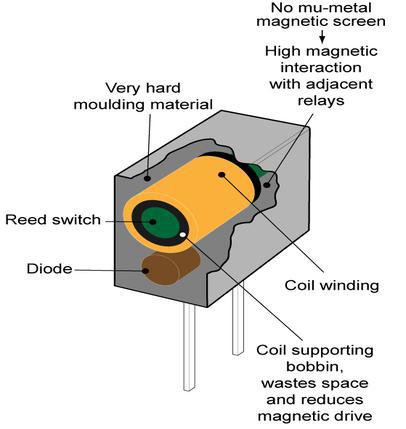

圖一顯示了Pickering Electronics公司競爭對手使用的典型結構。它使用硬塑料成型材料將簧片、線圈和二極管封裝在一個package中。塑料材料支撐簧片繼電器部件，但溫度循環——由環境變化、線圈運行或信號通路損耗引起的葉片加熱會導致不同的膨脹，從而使線材受力——部件的溫度系數根本不匹配，并且在任何情況下，組裝中的局部加熱意味著不是所有部件都保持相同的相對溫度。封裝方法對簧片繼電器的壽命有重大影響。

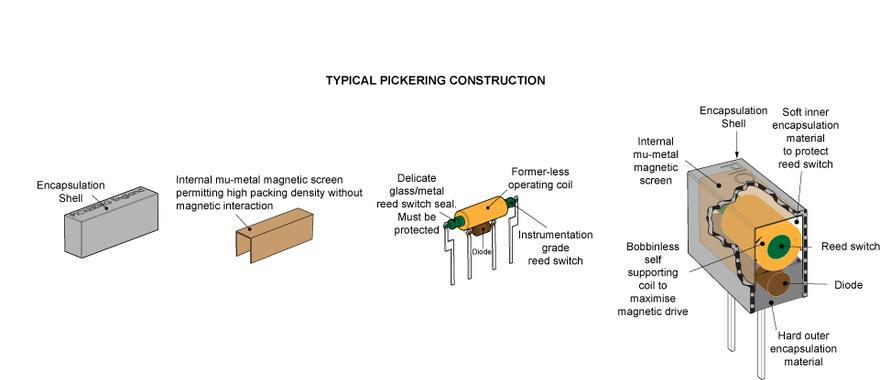

圖二顯示了Pickering Electronics的簧片繼電器結構。它使用不同的構造方法?；善⒕€圈和二極管安裝在蝕刻的引線框架上。引線框架安裝在堅硬的塑料外殼中，并且外殼的內部填充有軟封裝材料，該材料允許差異膨脹而不會過度地壓迫元件的完整性。

此外還有其他差異。Pickering Electronics公司將former-less線圈用于簧片，線圈直接纏繞在玻璃外殼周圍，確保線圈中的磁場更緊密地耦合到簧片上。它們還包括一個磁屏蔽，將外部磁場限制在繼電器中——防止一個磁簧繼電器的磁場與一個間隔很近的磁場產生相互作用。

最終結果是構建更可靠和更優質的產品，可以密集地安裝在PCB上而不用擔心繼電器的相互作用。這使Pickering Interfaces能夠制造更密集、更可靠的基于簧片繼電器的開關產品。
